Комплект молниезащиты для частного дома с дымоходной трубой (Код: 20-01)

Цена: 55000.00 Руб

Количество на складе: Неограничено

Этот товар На складе

Количество:

Комплект молниезащиты для частного дома с дымоходной трубой

Готовый комплект молниезащиты для частного дома с дымоходной трубой - содержит всё необходимое для организации надежной и долговечной системы внешней молниезащиты Вашего дома.

В комплект для частного дома с дымоходной трубой - содержит всё необходимое для организации надежной и долговечной системы внешней молниезащиты Вашего дома.

1. Молниеприемник 3 метра алюминиевый (1 шт);

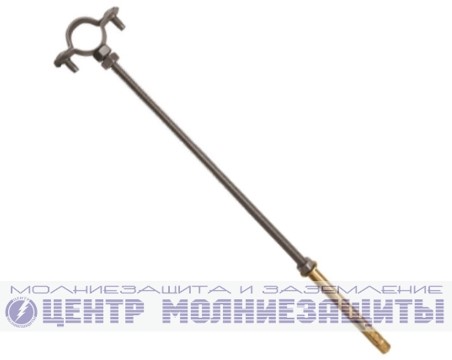

2. Держатель молниеприемника 330 мм, оцинкованный (2 шт);
3. Зажим стержень - пруток крестообразный, нержавеющая сталь (1 шт);
4. Круглый проводник D= 8 мм, St/tZn отожженный, мягкий (50 м);
5. Универсальный соединитель прутка 8-10 мм оцинкованный (5 шт);
6. Держатель токоотвода ниро-клип с серым уплотнением, нержавеющая сталь (16 шт);
7. Фасадный держатель токоотвода 160 мм, оцинкованный (10 шт);
8. Держатель полоса - пруток оцинкованный (2 шт);
9. Комплект заземления из нержавеющей стали 6 метров d=14 мм (2 шт);
10. Полоса нержавеющая 40х4 (12 м);
11. Зажим заземления стержень — полоса/пруток крестообразный, нержавеющая сталь (3 шт);
12. Лента изолирующая 45 мм х 6 метров (1 шт).
13. Насадка для отбойного молотка SDS-max (1 шт).

Применим для:
Объектов относящихся к 3-й категории молниезащиты согласно РД 34.21.122-87 и к обычным, согласно СО 153-34.21.122-2003.
Комплект обеспечивает надежность системы – не менее 0,9.

Характеристики защищаемого объекта:

Тип крыши: двускатная (без эркеров), с наличием дымоходной трубы;
Высота стен: до 7 м;
Высота в коньке: 9 - 10 м;
Размеры дома: не более 8х10 м (ДхШ);
Высота дымохода: выше конька не менее 1 м;
Ширина стены дымохода: не менее 1 м (хотя бы с одной стороны);
Материал кровли: черепица натуральная (керамическая, полимерпесчаная, цементно-песчаная), металлочерепица, шифер, металлические кровли (при толщине не менее 0,5 мм - профилированный настил, фальцевая кровля), сланцевая кровля.

Рисунок 1 - Расположение оборудования

Техническое описание системы

Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:

Молниезащита выполнена в соответствии с СО 153-34.21.122-2003 "Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций и
РД 34.21.122-87 "Инструкция по устройству молниезащиты зданий и сооружений".
Молниезащита выполнена при помощи молниеприемника 3 метра, который крепится на держателях к дымоходной трубе (расстояние между лапами 0,5-1 м). Подключение к токоотводу производится при помощи нержавеющего зажима.
Токоотводы выполняются при помощи проводника - сталь оцинкованная диаметром 8 мм.
Установка токоотводов осуществляется при помощи нержавеющих держателей по коньку и скатам кровли, по фасаду при помощи оцинкованных держателей. Шаг установки зажимов – 0,7-1,0 м.
Для соединения токоотводов по длине и в узлах соединения используется универсальные соединители.
Все металлические элементы, размещенные на кровле, необходимо присоединить к токоотводам, при помощи нержавеющих держателей.
В качестве заземляющего устройства используются 2 вертикальных электрода длиной 6 м объединенных заземляющим проводником - нержавеющей полосой. Расстояние от заземлителей до объекта не менее 1 м.
Токоотводы соединяются с заземляющим проводником при помощи держателей полоса-пруток.

Важно! Ограничения по применению комплекта.

Комплект применим строго для указанной конфигурации здания. Тип кровли, высота стен, высота в коньке и общие размеры Вашего здания не должны превышать приведенные в описании комплекта значения.
Расчет сопротивления заземляющего устройства в составе системы молниезащиты произведен для объектов, расположенных в регионах с обычным грунтом(суглинок, глина, супесок,…). Данный комплект не применим в регионах с высоким удельным сопротивлением грунта.
Комплект рассчитан на надежность системы молниезащиты, соответствующую типу объекта «частный дом» (обычный объект по СО 153-34.21.122-2003). Данный комплект не применим для общественных, промышленных и других типов объектов. Любой из этих объектов может требовать повышенной надежности системы внешней молниезащиты.
