Расчет заземляющего устройства

В современном мире, мы не представляет свою жизнь без использования электричества. Оно вокруг нас повсюду и именно оно позволило человечеству перейти на совершенно новый уровень развития. Переоценить его важность невозможно, однако при всех своих положительных качествах, за своей безобидностью и простотой, скрывается колоссальная энергия, которая представляет смертельную опасность.

Для того чтобы обезопасить помещения, где постоянно находятся люди, было создано специальное устройство – заземлитель. Это набор проводников, которые предназначены для отвода электрической энергии от приборов к грунту, тем самым исключая поражение током человека. Он состоит из заземлителей (горизонтальных и вертикальных стержней) и заземляющих проводников.

Наш сервис предлагает вам выполнить расчет заземления с помощью удобного онлайн-калькулятора. На основании типа грунта, климатической зоны и видов заземлителей, программа предоставит результат по сопротивлению отдельных стержней, а также общему сопротивлению на растекание. Мы работаем только по последним актуальным данным, в качестве источников использовались:

• правила устройства электроустановок;
• нормы устройства сетей заземления;
• заземляющие устройства электроустановок – Карякин Р. Н.;
• справочник по проектированию электрических сетей и электрооборудования – Барыбина Ю. Г.;
• справочник по электроснабжению промышленных предприятий – Федорова А. А. и Сербиновского Г. В.

Калькулятор расчета заземления

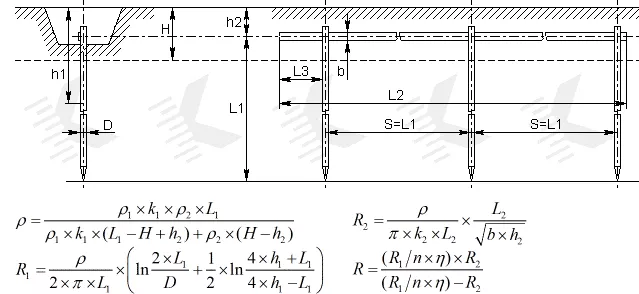

Наш онлайн-калькулятор расчета заземления учитывает все поправочные коэффициенты и работает на основании приведенных формул. Для того чтобы выполнить надежный расчет, вам необходимо заполнить поля программы правильно.

• Грунт. Укажите верхний и нижний слой грунта, а также глубину.
• Климатический коэффициент. Поправка в расчетах на основании климатической зоны:
• I зона — от -20 до -15°С (Январь); от +16 до +18°С (Июль);
• II зона — от -14 до -10°С (Январь); от +18 до +22°С (Июль);
• III зона — от -10 до 0°С (Январь); от +22 до +24°С (Июль);
• IV зона — от 0 до +5°С (Январь); от +24 до +26°С (Июль);
• Вертикальные заземлители. Количество вертикальных заземлителей (предполагаем любой число, по умолчанию 5), их длина и диаметр.
• Горизонтальные заземлители. Глубина заложения горизонтальной полосы, ширина полки и длина стержня (берется из расчета 1:3, 1:2 или 1:1 к длине вертикального заземлителя – чем больше, тем лучше).

Нажимая кнопку «Рассчитать» вы получите следующие показатели:

• удельное электрическое сопротивление грунта;
• сопротивление одиночного вертикального заземлителя;
• длина горизонтального заземлителя;
• сопротивление горизонтального заземлителя;
• общее сопротивление растеканию электрического тока.

Пример расчета заземления на калькуляторе

Предположим, что наш дом расположен на черноземных почвах с толщиной пласта 0,5 м. Мы живем на юге России в четвертой климатической зоне. Предположительно, в качестве заземлителей будут использоваться 5 вертикальных электродов диаметром 0,025 м и длиной 2 м, горизонтальные стержни на глубине 0,5 м – длиной 2 м с шириной полки 0,05 м.

Тогда, перенеся все значения в калькулятор расчета заземления мы получим общее сопротивление на растекание равное 4,134 Ома.

Если в нашем частном доме однофазная сеть с напряжением в 220 Вт, то это значение недопустимо, так как этого заземления будет недостаточно.

Добавим еще один вертикальный электрод и получим значение 3,568 Ом. Это величина нам вполне подходит, а значит такое заземление гарантировано защитит вашу постройку и ее обитателей.

Как рассчитать заземление в частном доме вручную

Как вы уже поняли, основной параметр, который необходимо рассчитать – это общее сопротивление на растекание, т.е. нужно подобрать такую конфигурацию электродов, чтобы сопротивление заземляющего устройства, не превышало нормативное. Согласно положениям правил устройств электроустановок (ПЭУ), необходимо соблюдать определенные максимумы для токов:

• 2 Ом — для 380 вольт;
• 4 Ом — для 220 вольт;
• 8 Ом — для 127 вольт.

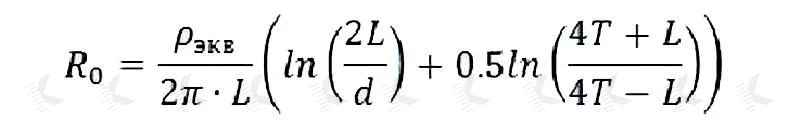

Правильный расчет начинается с подсчета оптимального размера и количества стержней. Для того чтобы сделать это вручную, легче всего воспользоваться упрощенными формулами, приведенными ниже.

• R_o – сопротивление стержня, Ом;
• L – длина электрода, м;
• d – диаметр электрода, м;
• T – расстояние от середины электрода до поверхности, м;
• p_экв – сопротивление грунта, Ом;
• ln — натуральный логарифм;
• π — константа (3,14).

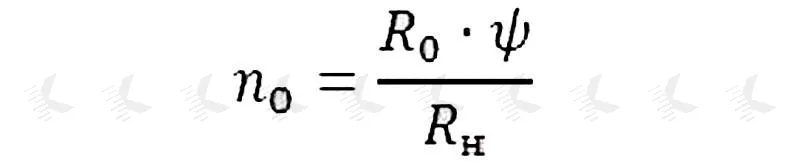

• R_н – нормируемое сопротивление заземляющего устройства (2, 4 или 8 Ом).
• ψ – поправочный климатический коэффициент сопротивления грунта (1,3, 1,45, 1,7, 1,9, в зависимости от зоны).

Также очень важно, чтобы при выборе глубины залегания и длины заземляющих стержней, нижний конец проходил ниже уровня промерзания, так как при отрицательных температурах резко возрастает сопротивление грунта, и возникают определенные сложности.
