Комплект молниезащиты для частного дома со сложной крышей с наличием не менее двух труб (Код: 20-04)

Цена: 146000.00 Руб

Количество на складе: Неограничено

Этот товар На складе

Количество:

Комплект молниезащиты для частного дома со сложной крышей с наличием не менее двух труб

Готовый комплект молниезащиты для частного дома со сложной крышей с наличием не менее двух труб - содержит всё необходимое для организации надежной и долговечной системы внешней молниезащиты Вашего дома.

В комплект для частного дома со сложной крышей с наличием не менее двух труб - содержит всё необходимое для организации надежной и долговечной системы внешней молниезащиты Вашего дома.

1. Молниеприемник 1,5 метра алюминиевый (2 шт);

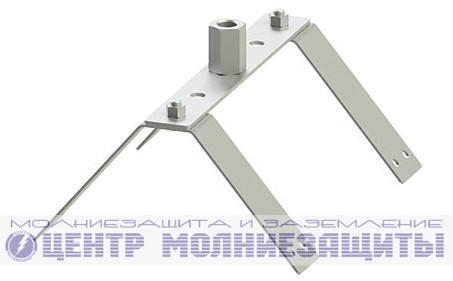

2. Держатель молниеприемника на угловом коньке кровли (2 шт);
3. Зажим стержень - пруток крестообразный, нержавеющая сталь (2 шт);

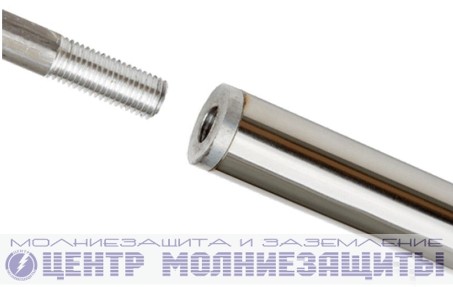

4. Мачта молниеприемная 4 метра, нержавеющая (2 шт);

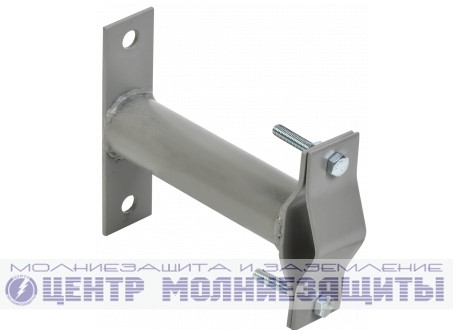

5. Кронштейн для мачты 150 мм (4 шт);

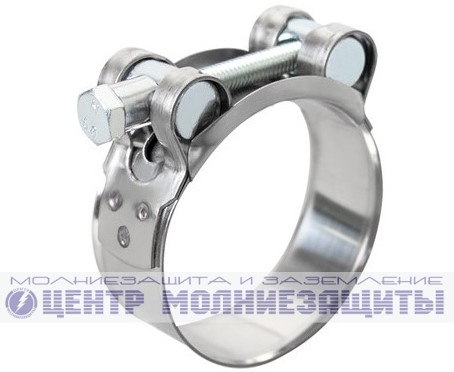

6. Хомут мачта - пруток, 36-39 мм, нержавеющий (2 шт);
4. Круглый проводник D= 8 мм, St/tZn отожженный, мягкий (150 м);
5. Универсальный соединитель прутка 8-10 мм оцинкованный (20 шт);

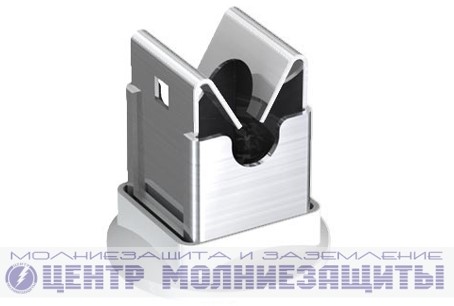

6. Держатель токоотвода ниро-клип с серым уплотнением, нержавеющая сталь (160 шт);

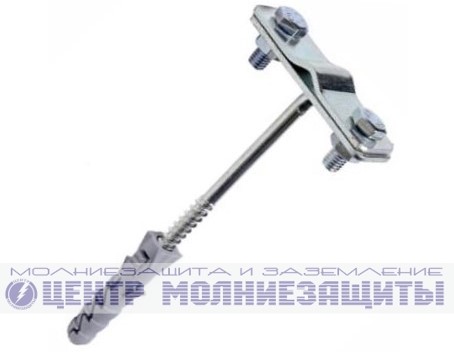

7. Фасадный держатель токоотвода 160 мм, оцинкованный (16 шт);

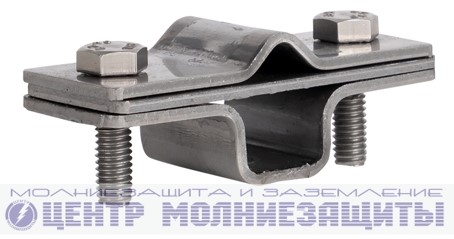

8. Держатель полоса - пруток оцинкованный (2 шт);

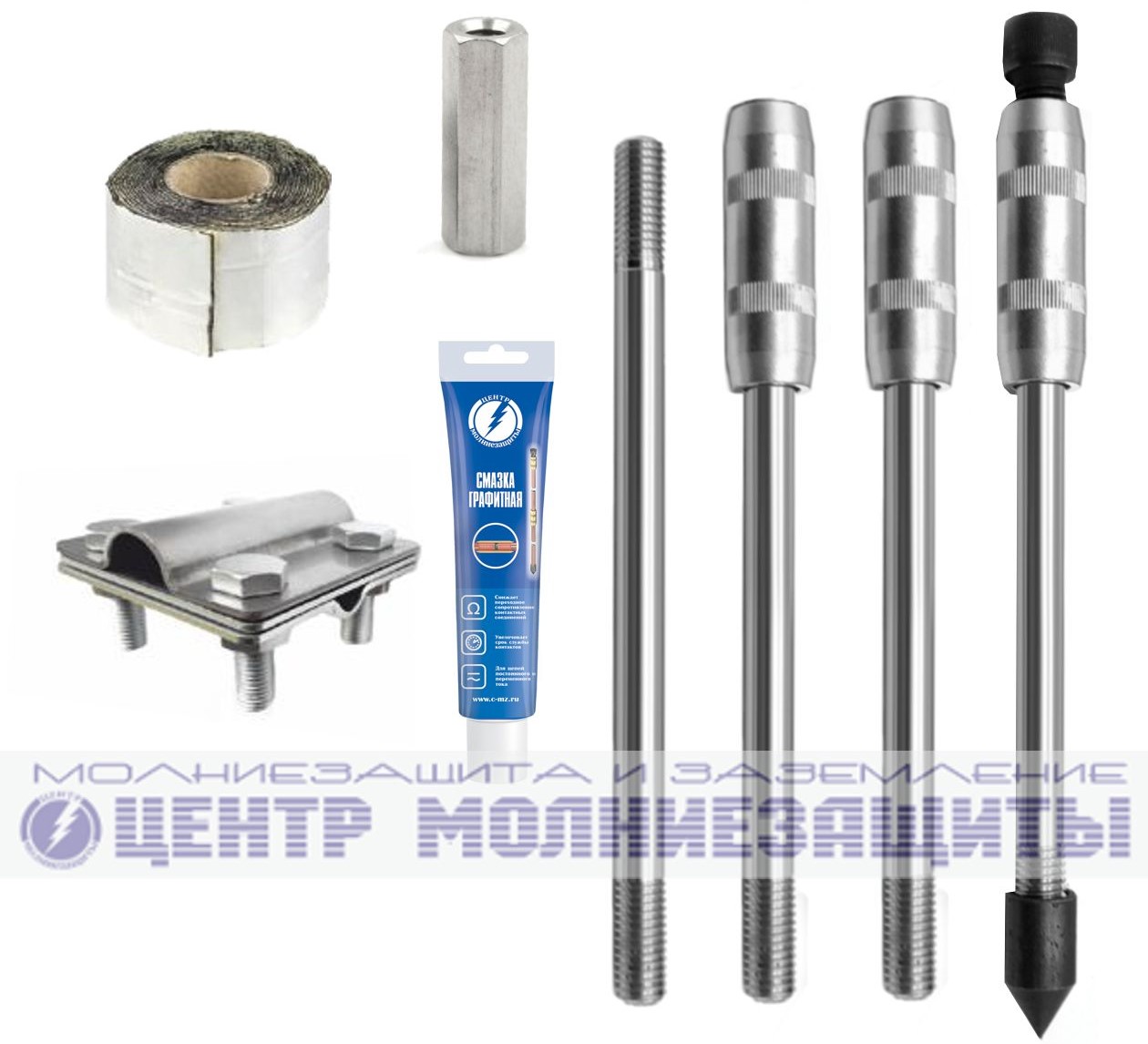

9. Комплект заземления из нержавеющей стали 6 метров d=14 мм (2 шт);

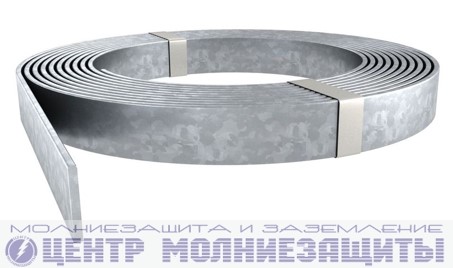

10. Полоса нержавеющая 40х4 (18 м);
11. Зажим заземления стержень — полоса/пруток крестообразный, нержавеющая сталь (4 шт);
12. Лента изолирующая 45 мм х 6 метров (1 шт).
13. Насадка для отбойного молотка SDS-max (1 шт).

Применим для:
Объектов относящихся к 3-й категории молниезащиты согласно РД 34.21.122-87 и к обычным, согласно СО 153-34.21.122-2003.
Комплект обеспечивает надежность системы – не менее 0,9.

Характеристики защищаемого объекта:

Тип крыши: сложная, вальмовая, конверт, с наличием слуховых окон, с наличием не менее двух дымоходных труб,
Высота стен: до 9 м (3 эт.)
Высота в коньке: 13-14 м
Размеры дома: не более 18х18 м
Материал кровли: черепица натуральная (керамическая, полимерпесчаная, цементно-песчаная), металлочерепица, шифер, металлические кровли (при толщине не менее 0,5 мм - профилированный настил, фальцевая кровля), сланцевая кровля

Рисунок 1 - Расположение оборудования

Техническое описание системы

Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:

Молниезащита выполнена в соответствии с СО 153-34.21.122-2003 "Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций и
РД 34.21.122-87 "Инструкция по устройству молниезащиты зданий и сооружений".
Молниезащита выполнена при помощи двух молниеприемников-мачт 4 метра, которые крепятся на кронштейнах на дымоходных трубах (расстояние между лапами до 1 м). Подключение к токоотводу производится при помощи нержавеющего хомута. На коньках эркеров устанавливаются коньковые молниеприемники высотой 1,5 м, которые крепятся при помощи держателей.
Подключение к молниеприемникам производится при помощи нержавеющих зажимов.
Токоотводы выполняются при помощи проводника - сталь оцинкованная диаметром 8 мм.
Установка токоотводов осуществляется при помощи нержавеющих держателей по коньку и скатам кровли, по фасаду при помощи оцинкованных держателей. Шаг установки зажимов – 0,7-1,0 м.
Для соединения токоотводов по длине и в узлах соединения используется универсальные соединители.
Все металлические элементы, размещенные на кровле, необходимо присоединить к токоотводам, при помощи нержавеющих держателей.
В качестве заземляющего устройства используются 2 вертикальных электрода длиной 6 м объединенных заземляющим проводником - нержавеющей полосой. Расстояние от заземлителей до объекта не менее 1 м.
Токоотводы соединяются с заземляющим проводником при помощи держателей полоса-пруток.

Важно! Ограничения по применению комплекта.

Комплект применим строго для указанной конфигурации здания. Тип кровли, высота стен, высота в коньке и общие размеры Вашего здания не должны превышать приведенные в описании комплекта значения.
Расчет сопротивления заземляющего устройства в составе системы молниезащиты произведен для объектов, расположенных в регионах с обычным грунтом(суглинок, глина, супесок,…). Данный комплект не применим в регионах с высоким удельным сопротивлением грунта.
Комплект рассчитан на надежность системы молниезащиты, соответствующую типу объекта «частный дом» (обычный объект по СО 153-34.21.122-2003). Данный комплект не применим для общественных, промышленных и других типов объектов. Любой из этих объектов может требовать повышенной надежности системы внешней молниезащиты.
