ООО «ЦМЗ» предлагает вашему вниманию фотоотчет (инструкцию) по монтажу молниеотвода МСАП-16 с активным молниеприемником SCHIRTEC-A E.S.E. L: 60м.

В нашей компании представлен весь спектр оборудования для электромонтажных работ на объектах любой сложности. Тщательно проработанные проектные решения в области молниезащиты и заземления и квалифицированная техническая поддержка поспособствует сдать ваш объект быстрее и с наименьшими затратами.

Молниезащита и заземление ООО «ЦМЗ» - это не просто качественное оборудование, а практичные инженерные решения для объекта любой сложности.

Для установки молниеотвода МСАП-16 требуется сделать фундамент с размерами 1000х1000х1700 мм. Для разных высот молниеотводов МСАП, разные размеры фундамента. Поэтапная установка молниеотвода МСАП.

ШАГ 1.

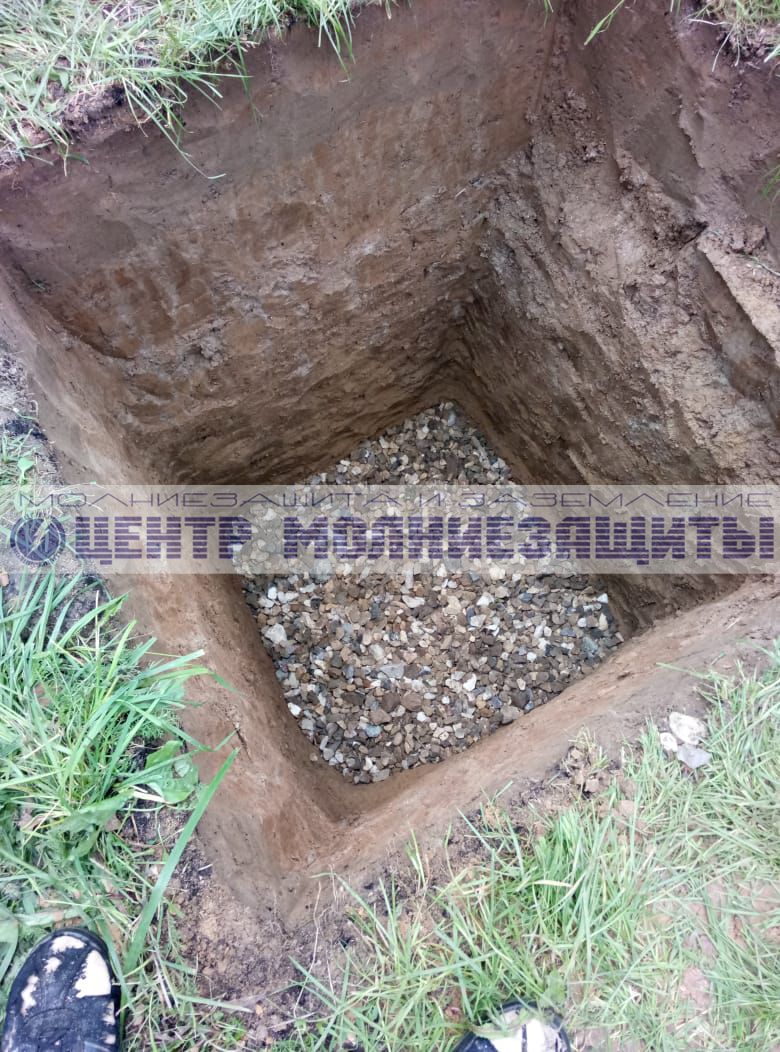

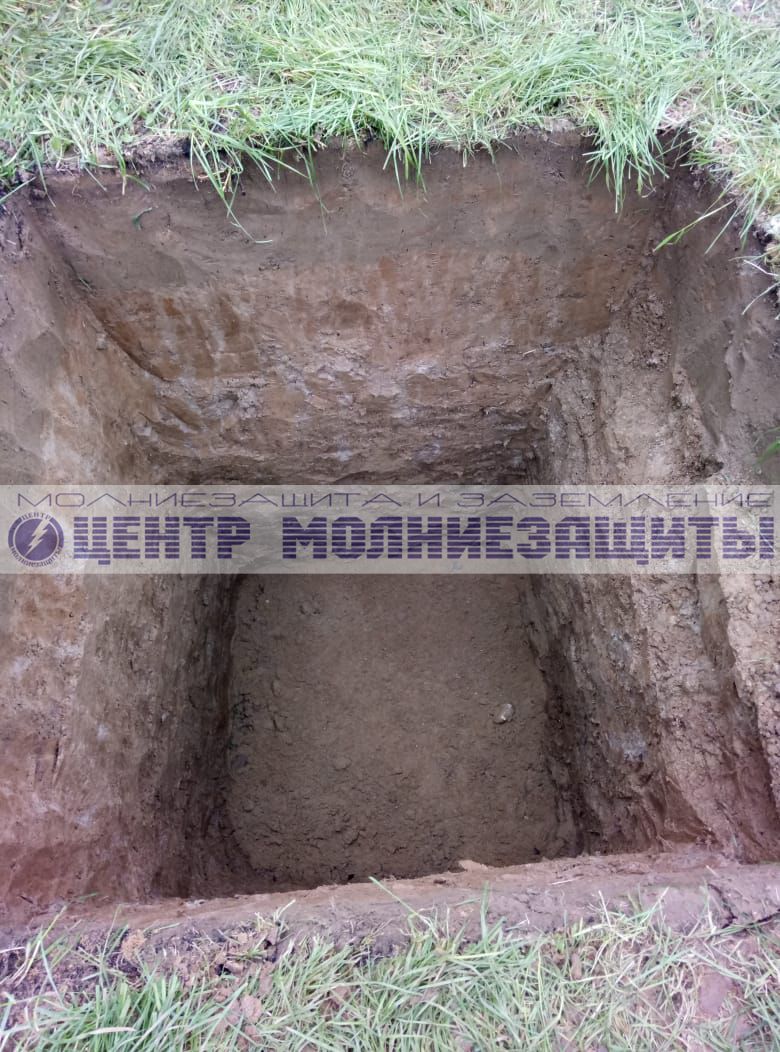

После определения места установки, выкопать яму в соответствии с размером фундамента.

ШАГ 2.

Собрать нижнюю часть основания молниеотвода, установив анкерные болты и зафиксировать гайками.

ШАГ 3.

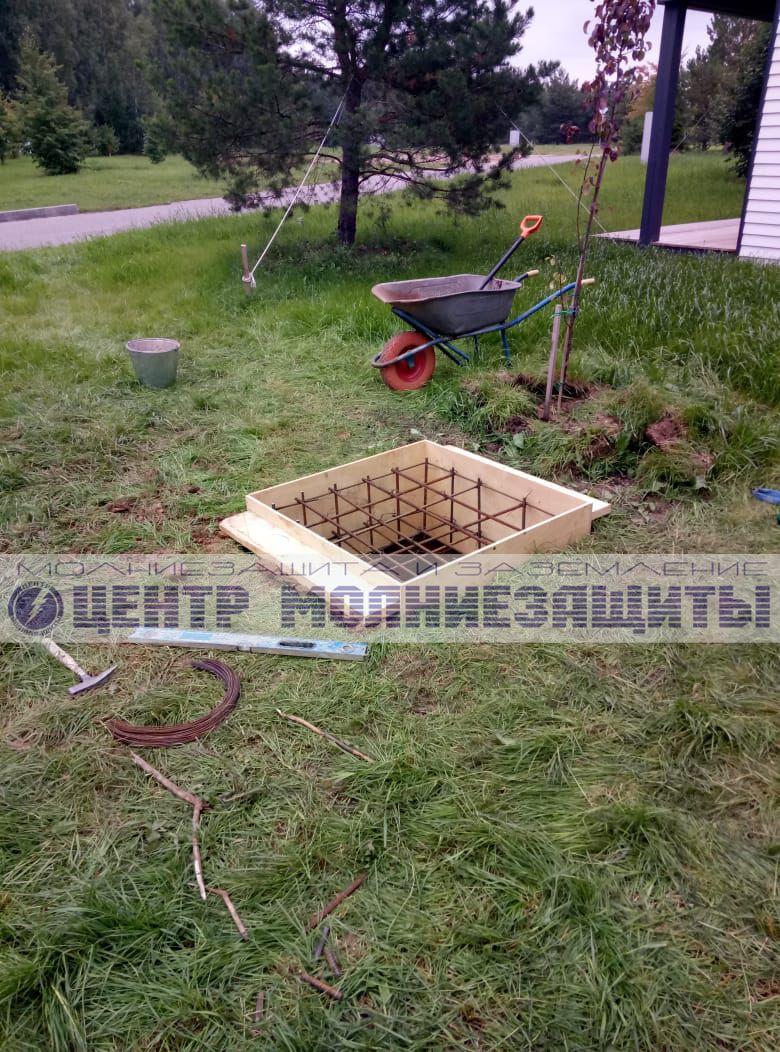

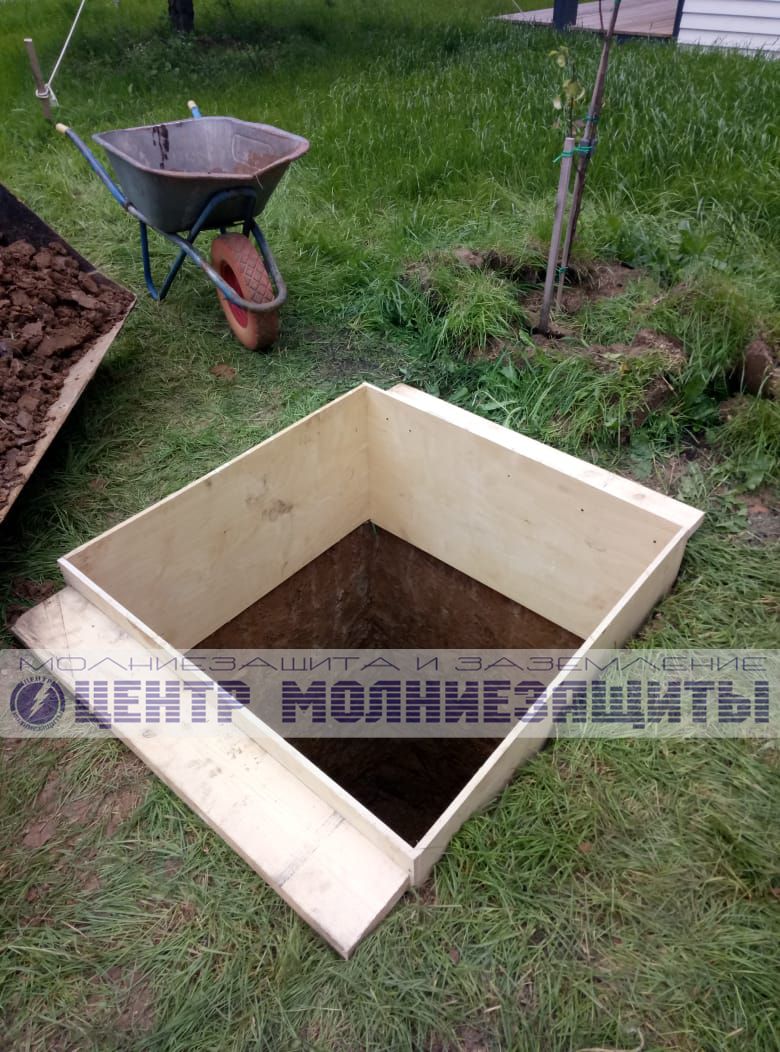

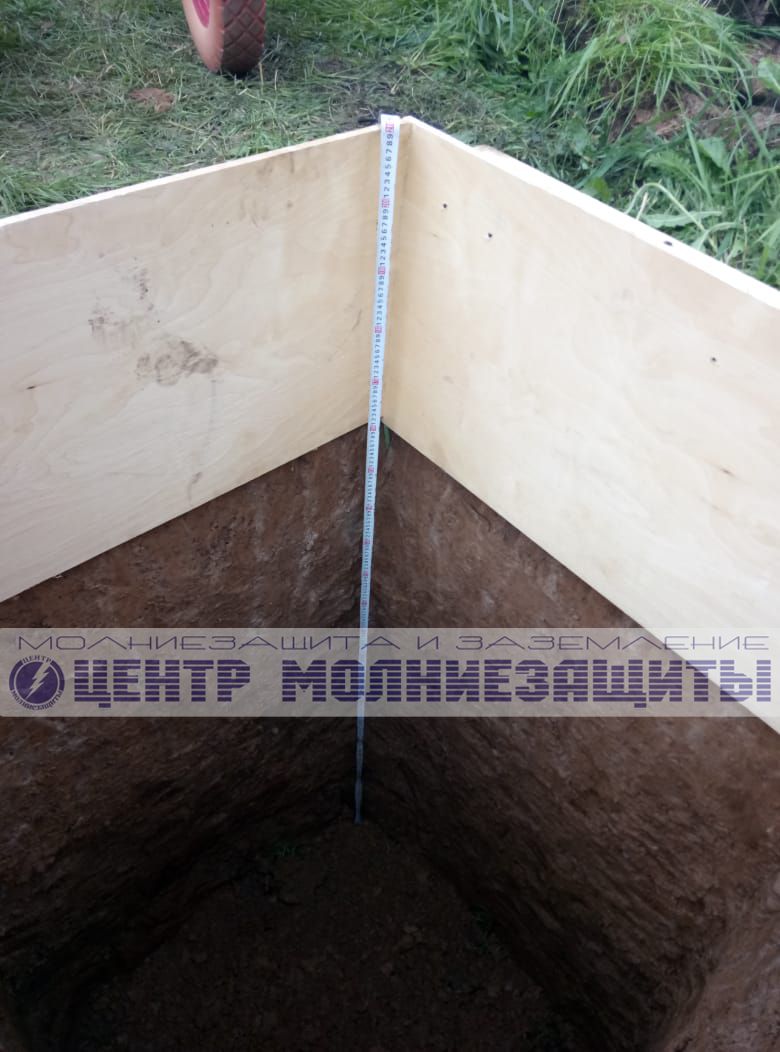

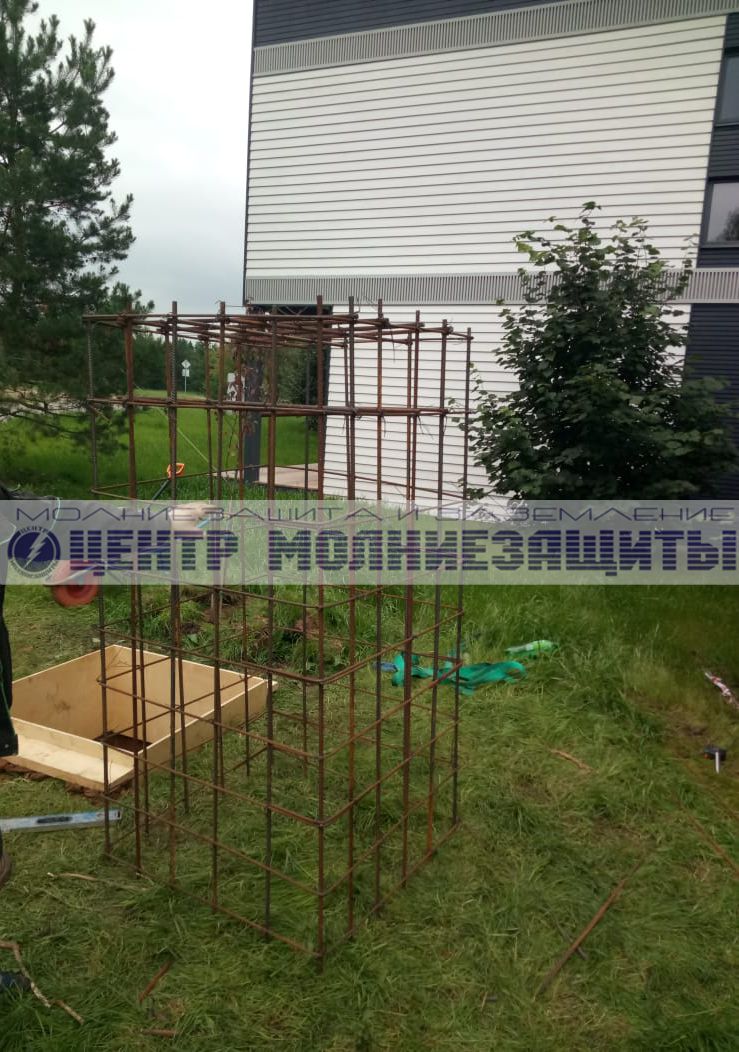

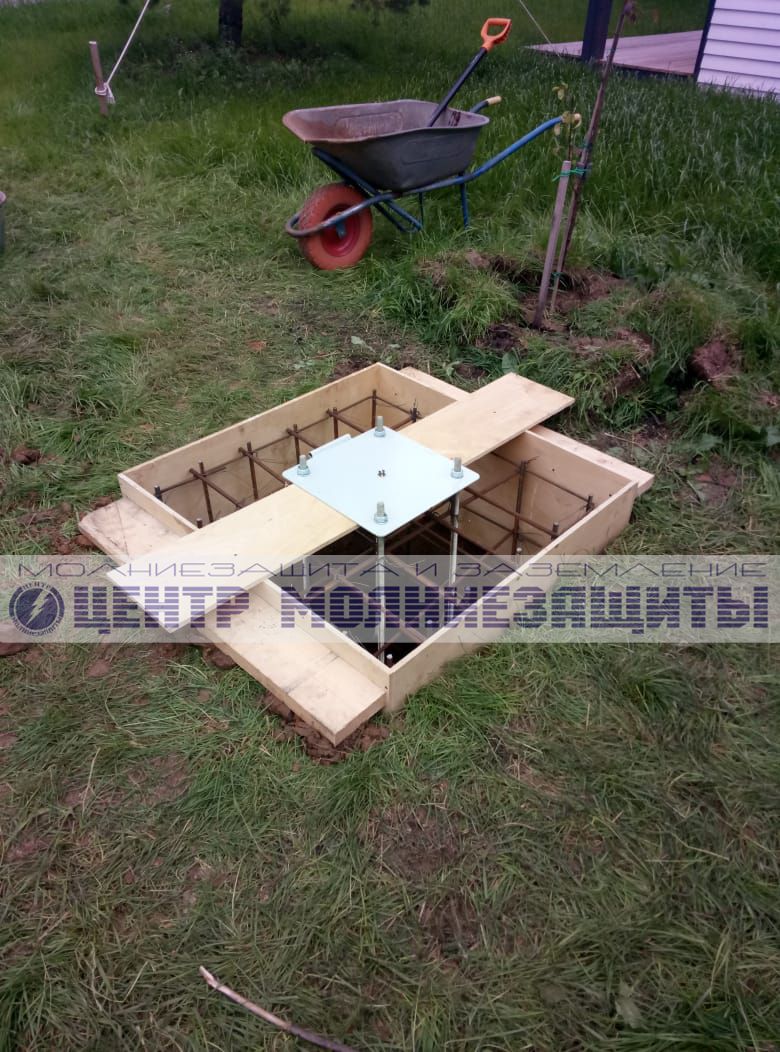

Сделать обрешетку для будущего фундамента из арматуры и установить опалубку для верхней части фундамента на высоту не менее 100 мм. Нижнюю часть основания (с анкерными болтами) закрепить на доске, опирающейся на опалубку. Анкерные болты должны выступать на расстоянии 150 мм для квадратного и 115 мм для треугольного опрокидывающего устройства от будущего фундамента. Ось молниеотвода должна совпадать с осью фундамента.

ШАГ 4.

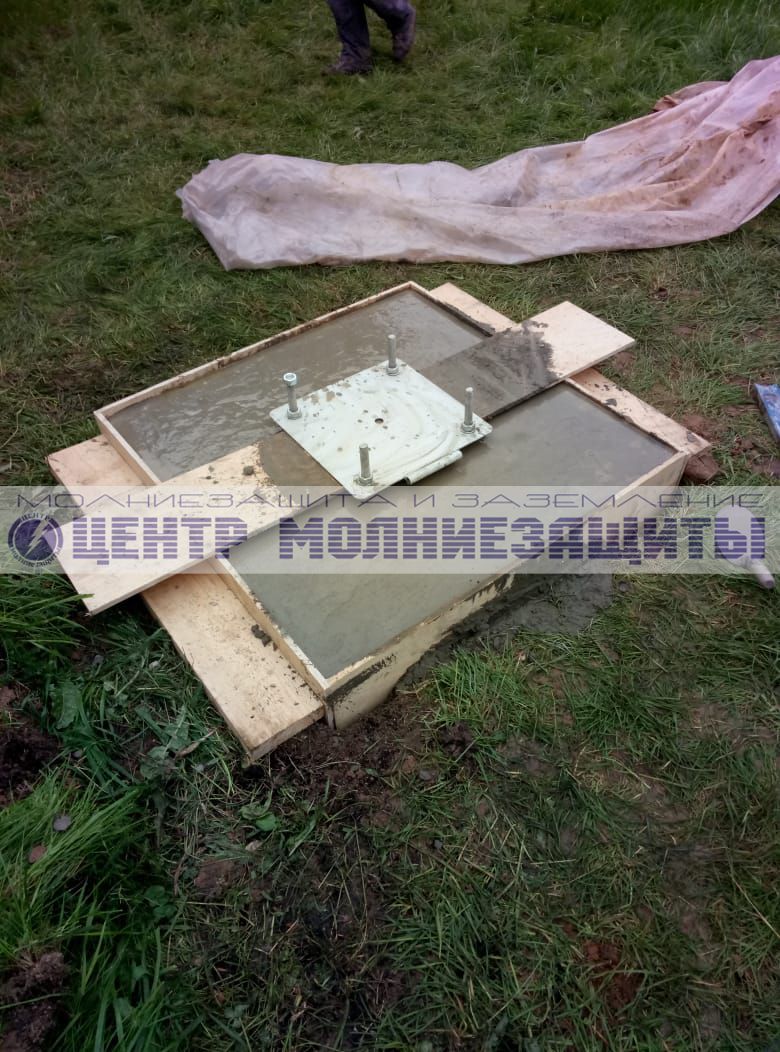

Залить фундамент бетоном В-20 вместе с анкерными болтами.

ШАГ 5.

После заливки фундамента необходимо проверить уровнем горизонтальное положение опалубки и нижней части основания молниеотвода.

ШАГ 6.

Через 7-14 дней после заливки фундамента необходимо открутить верхние гайки, снять шайбы и шайбы-гровер. После этого установить верхнюю часть опрокидывающего устройства и закрепить ее осью.

ШАГ 7.

Снять необходимо снять опалубку, откинуть верхнюю часть опрокидывающего устройства и установить молниеотвод (далее будет информация по сборке молниеотвода) на гильзу основания. Далее поднять молниеотвод и закрепить гайками с шайбами.

ШАГ 8.

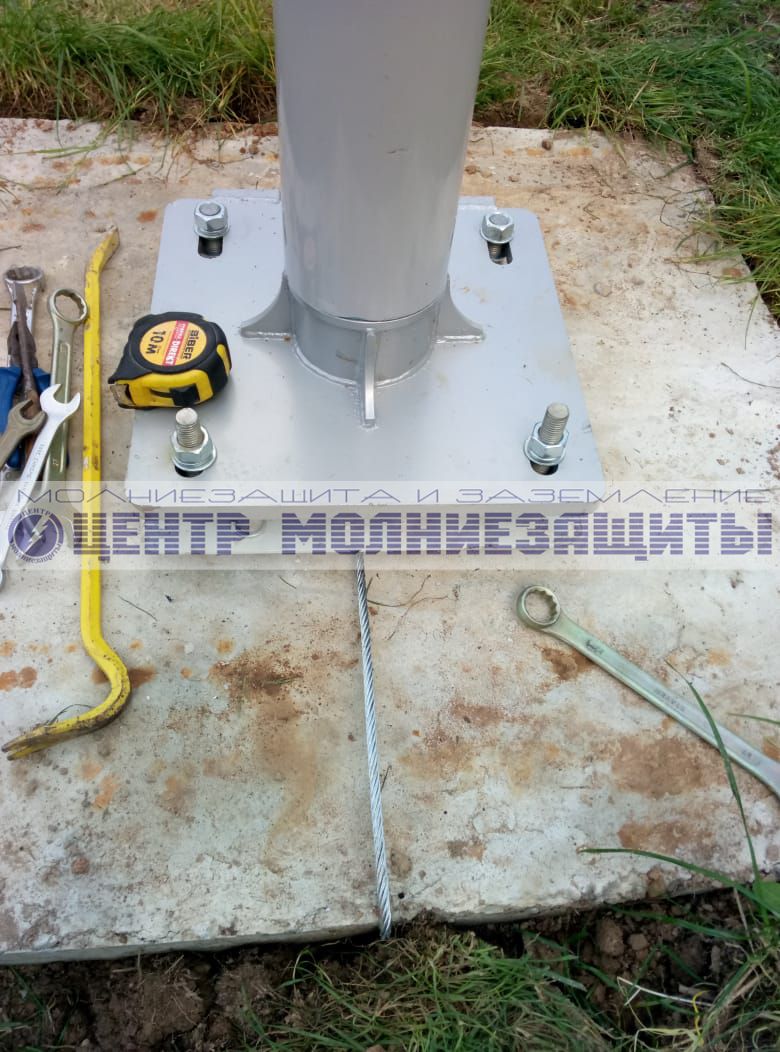

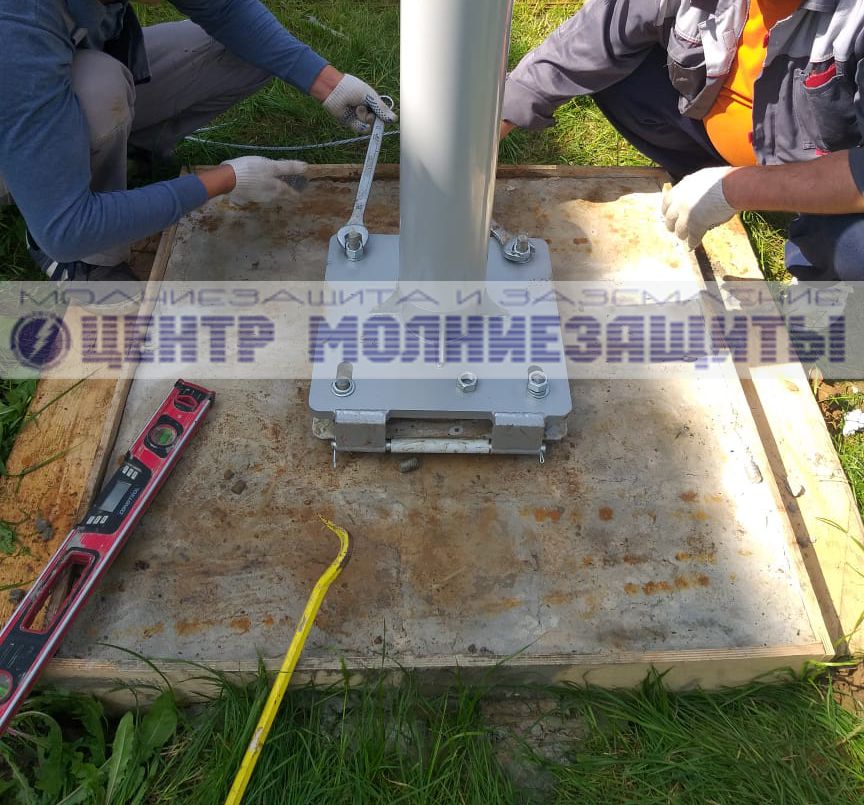

При помощи уровня и гаек, отрегулируйте молниеотвод по вертикали.

СБОРКА МОЛНИЕОТВОДА МСАП.

ШАГ 1.

Перед сборкой молниеотвода МСАП освободите трубы и аксессуары от упаковки.

Расположите секции мачты в порядке сборки на объекте.

Пропустите трос через все секции молниеотвода.

Немного смажьте консистентной смазкой соединительные элементы мачты.

Вставьте аккуратно до упора верхнюю секцию мачты в нижнюю. Таким образом соберите все секции мачты.

ШАГ 2.

Трос с наконечником соединить болтовым соединением с вершиной молниеотвода.

Трос и наконечник в комплектацию молниеотвода НЕ ВХОДИТ.

ШАГ 3.

Конец троса токоотвода вывести через отверстие в нижней пластине основания.

ШАГ 4.

Вкрутить молниеприемник в вершину для молниеотвода МСАП.

Установить вершину в верхнюю секцию и закрепить ее винтами.

ШАГ 5.

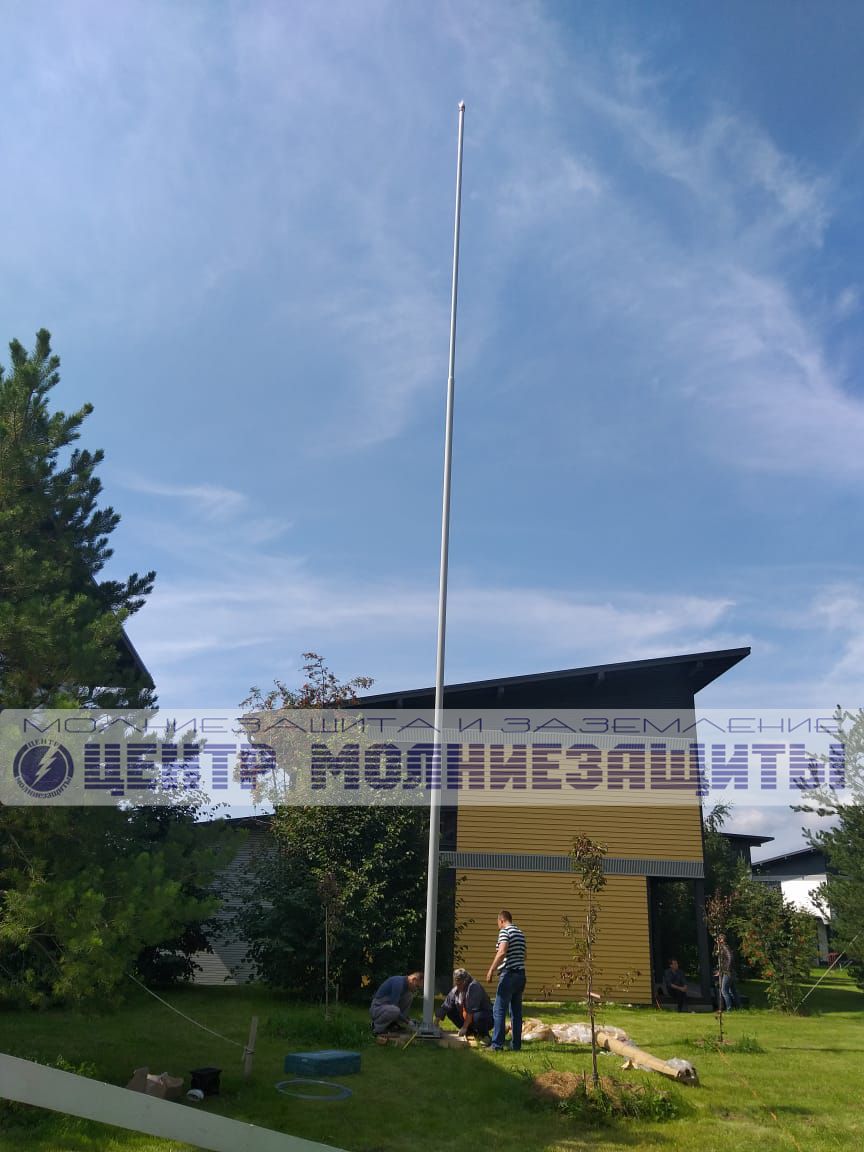

Стоя у молниеотвода со стороны вершины, поддерживая молниеотвод, установите его на гильзу опорной плиты, которая в данный момент находится в разложенном виде. Постепенно приближаясь к основанию, установите молниеотвод в вертикальное положение, соединив гайками на анкерах нижнюю плиту основания с опорной плитой, проявляя осторожность к верхним элементам молниеотвода.

ШАГ 6.

Необходимо заземлить трос токоотвода.

ЗАЗЕМЛЕНИЕ МОЛНИЕОТВОДА МСАП.

Качественная молниезащита зданий и сооружений требует и соответствующего уровня исполнения заземления. На практике обычно применят европейский стандарт IEC 62305, на основе которого, собственно, и разработан ДСТУ Б В.2.5-38:2008. Этим стандартом определено, что электрическое сопротивление молниезащитного заземления для объектов, молниезащита которых определяется уровнем І-ІІ, должно быть менее 10 Ом, для объектов c уровнем ІІІ-ІV - не нормировано (но мы рекомендуем и для этих объектов выполнять заземление сопротивлением не более 10 Ом, чтобы исключить опасность поражения людей шаговым напряжением).

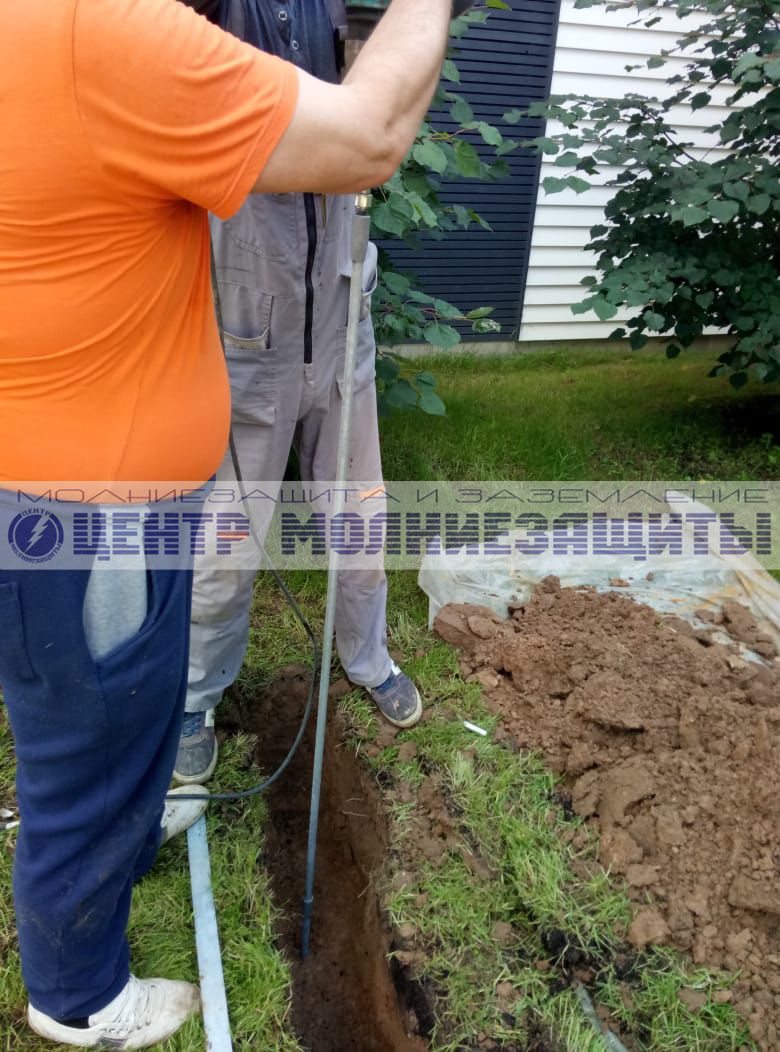

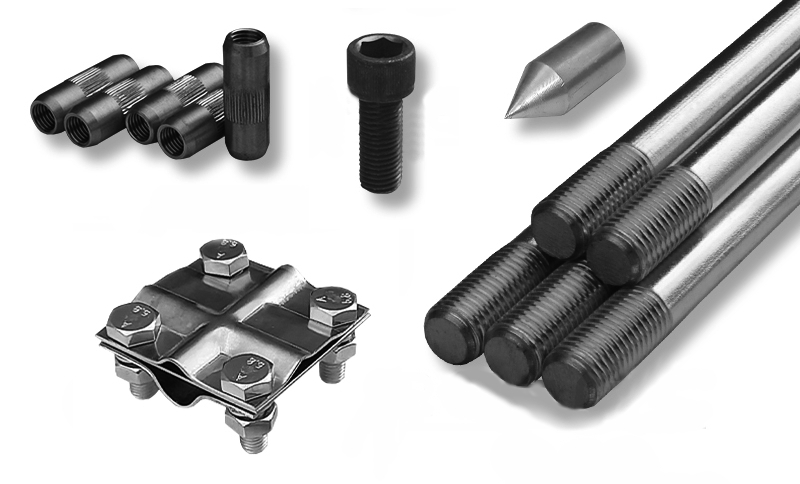

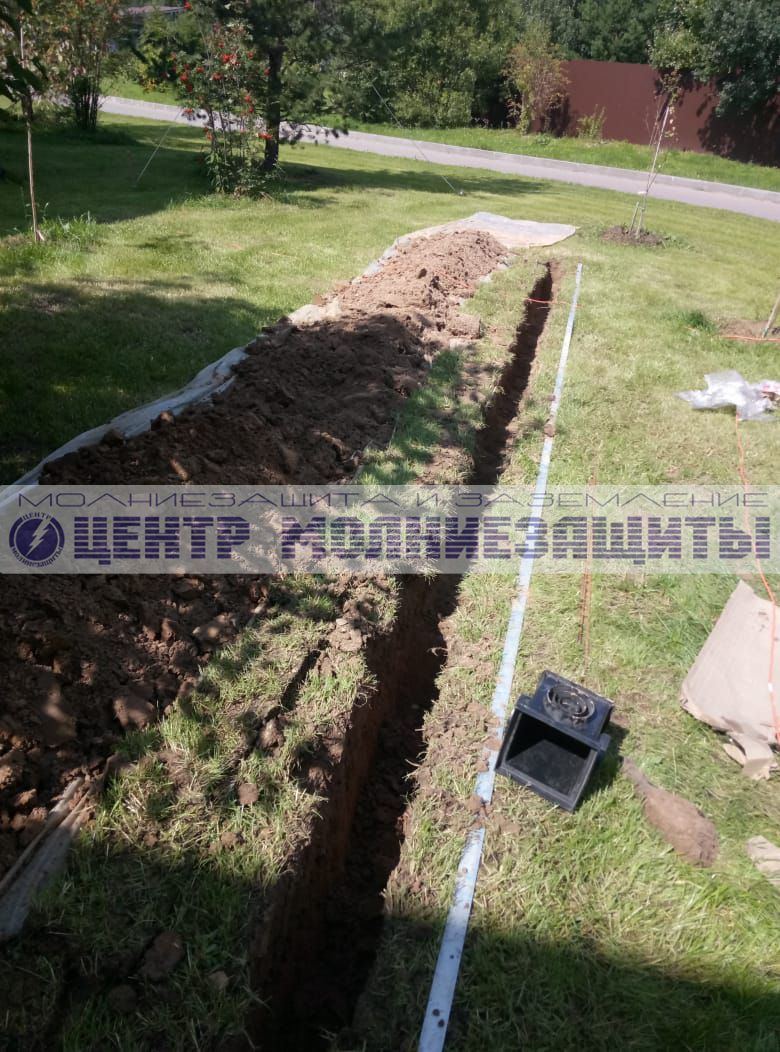

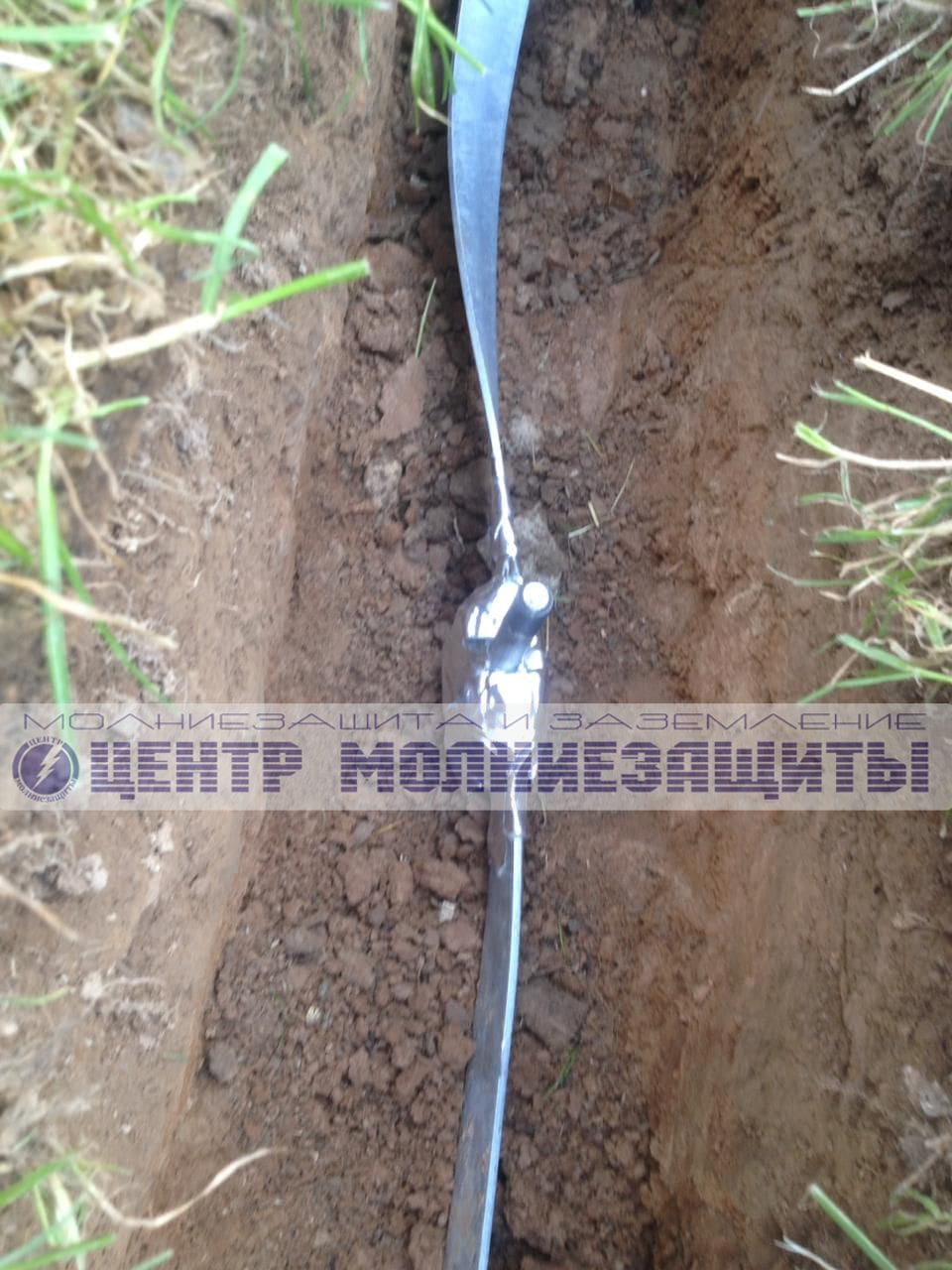

На данном объекте было сделано заземление в виде двух очагов заземления по 6 метров, на основе оцинкованных стержней заземления, диаметром 16 мм, длиной 1,5 метра и соединенных полосой стальной оцинкованной 40х4 в траншеи на глубине 0,5 метра.

Перечень комплектующих, используемых на данной объекте:

1.	Молниеотвод МСАП-16
2.	Активная молниезащита SCHIRTEC-A E.S.E. L: 60м

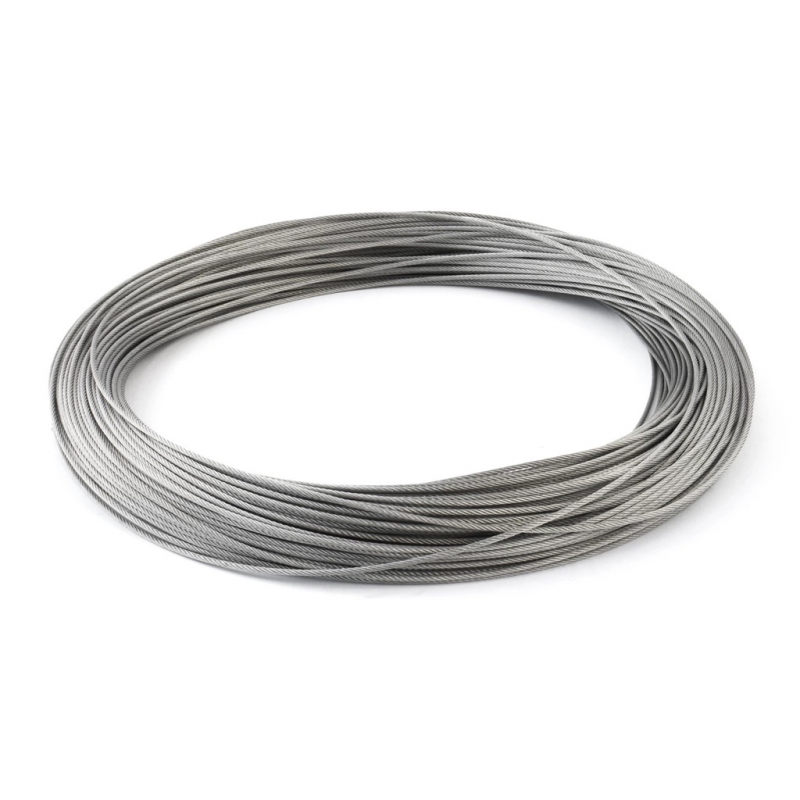

3.	Грозозащитный оцинкованный трос 8 мм
4.	Комплект заземления оцинкованный треугольником 9 метров (3 очага х 3 метра)

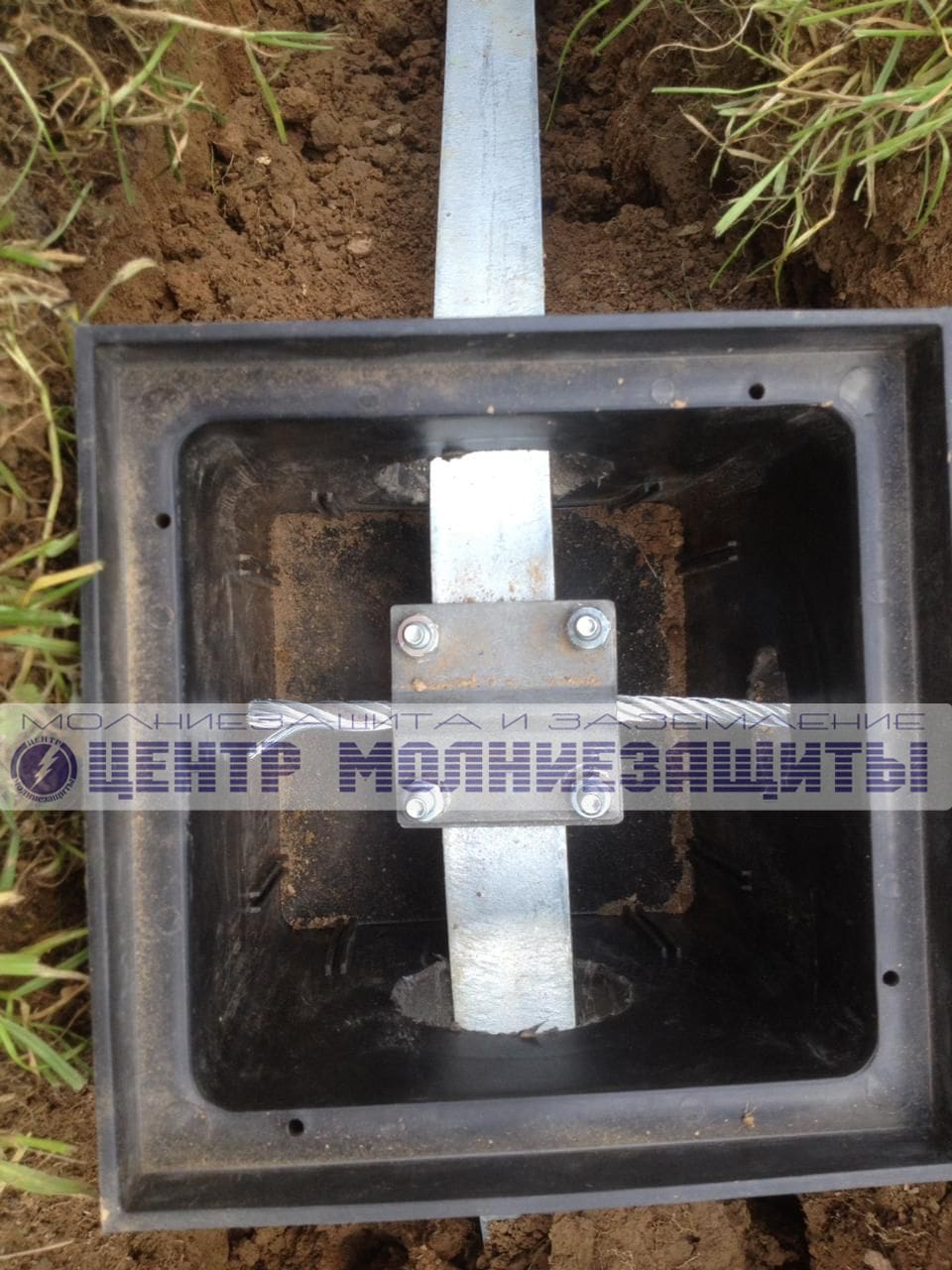

5.	Колодец заземления контрольно-измерительный 200х200х200 мм, пластик
